| 電加熱夾層鍋用途及特性 |
【用途】本設備廣泛應用于各種類型食品加工業、賓館、餐廳、工礦企業、機關部隊、大專院校食堂，作為煮粥、熬湯、燒菜與燉肉之用。同時也適用于糖果（軟糖、硬糖）、糕點、飲料果醬等食品加工及釀造、制酒、制藥與日用化工等行業，作為物料溶化、加熱、熱燙、預煮、配制、蒸煮與濃縮之用。多年來，廣大用戶一直認為本產品實為提高制品質量、縮短工作時間、改善勞動條件的優良食品設備。 |
【特性】本鍋以380V電力為熱源，通過導熱油加熱的方式，夾層內裝電熱棒、電熱偶及導熱油（用戶自配），最高可以達到320℃（具體油溫根據導熱油的種類而定），由電控箱控制，內配備自動溫度控制系統。具有經濟節能、加熱溫度自動控制等特點，本設備加熱時溢流口和進油口始終保持敞開，夾層無壓力，使導熱油常壓下傳熱（屬于常壓設備，非壓力容器）。 本鍋內層鍋體(內鍋)采用耐酸耐熱的奧氏體型不銹鋼制造，配電控箱。設備美觀，安裝容易、操作方便，絕緣性能可靠。電加熱夾層鍋適用于沒有配備蒸汽鍋爐的工業企業使用。電加熱夾層鍋適用于沒有蒸汽設施場所，安全無壓加熱，靈活安排生產.(加熱功率可以根據物料實際沸點選配) |
|
| 電加熱夾層鍋基本結構及安裝 |

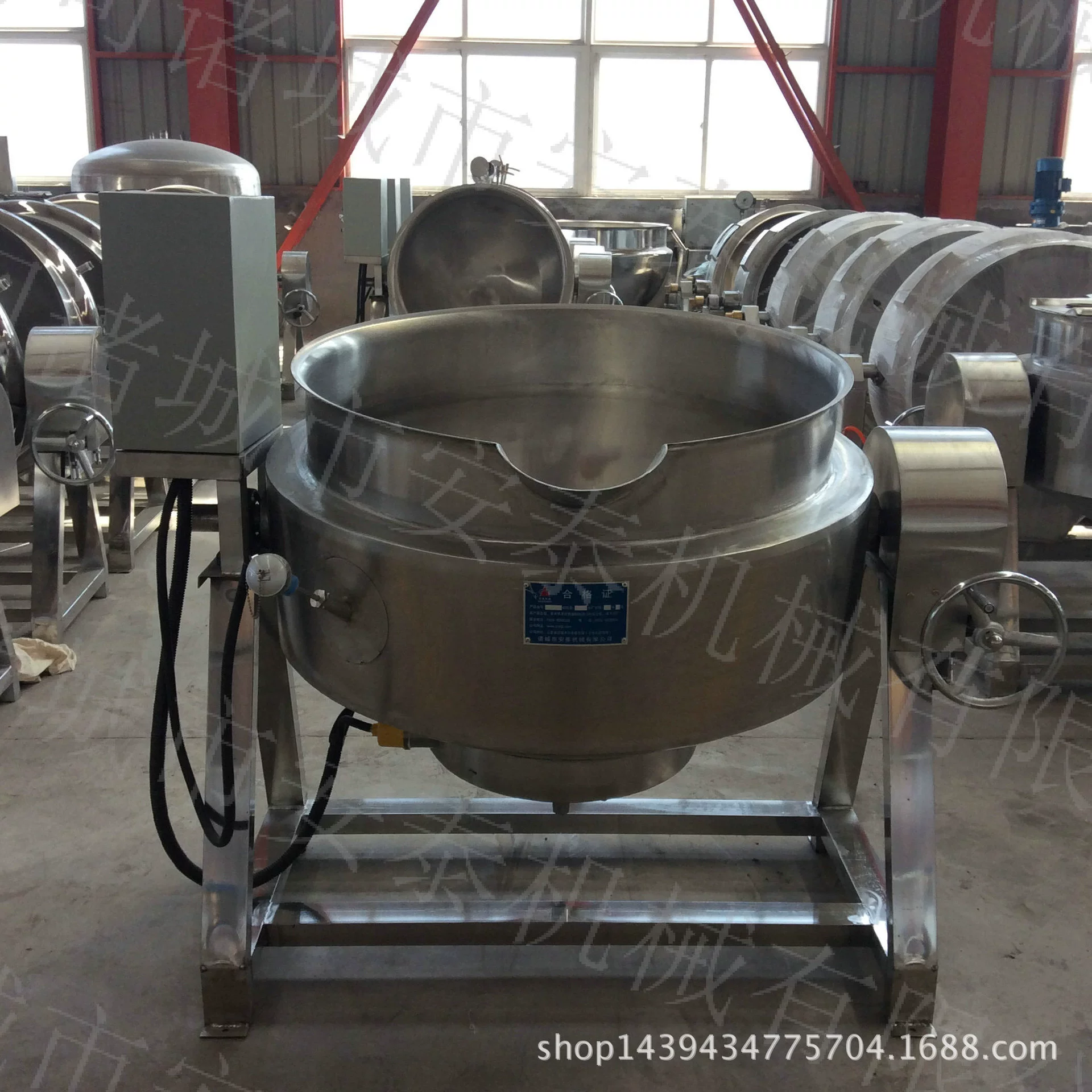

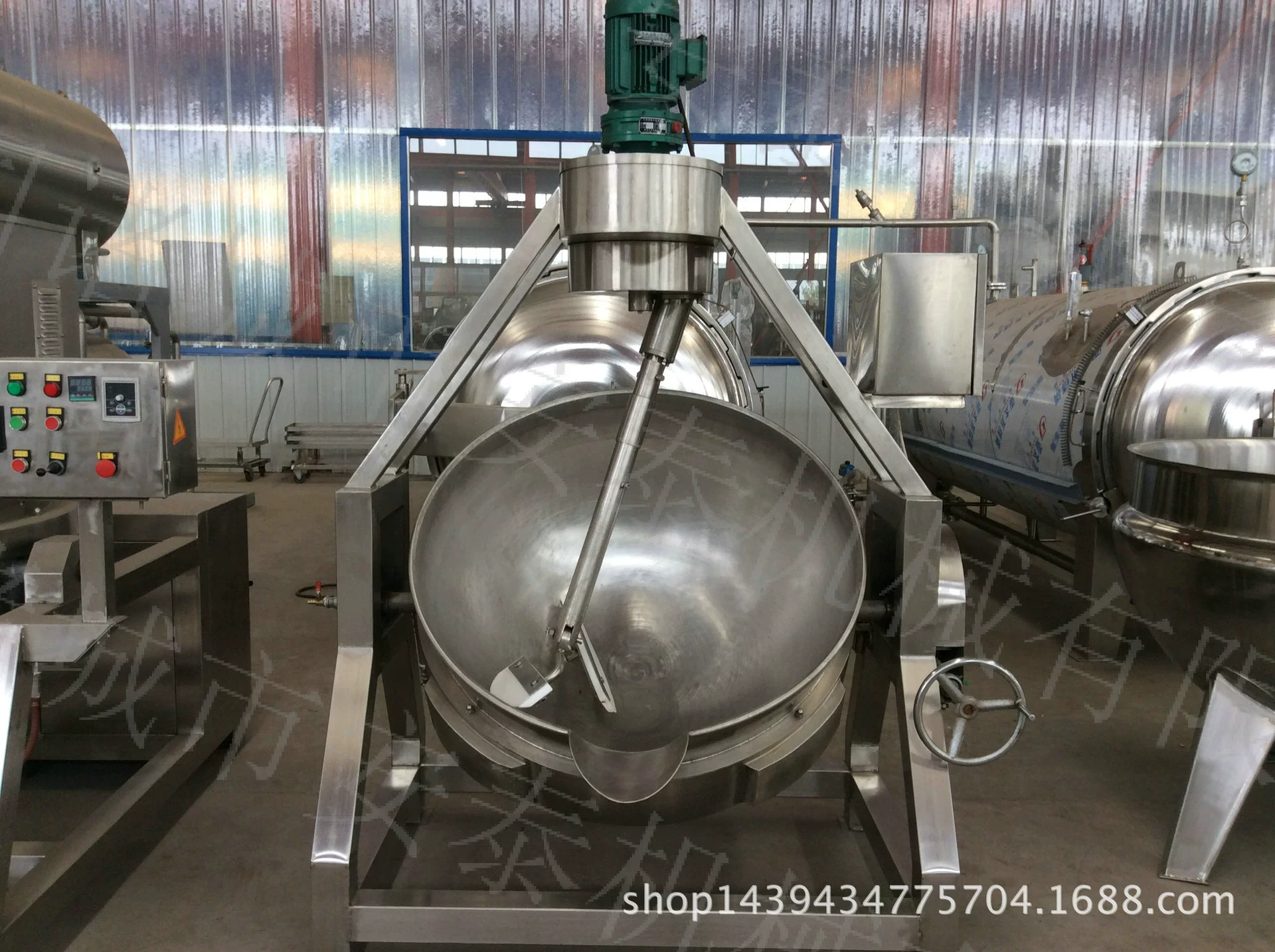

【總體結構】： 1、可傾式主要由鍋體、電熱棒、電控箱和傾倒裝置、攪拌機等組成（圖二）。 2、帶攪拌式由鍋體、電熱棒、電控箱及傾倒裝置組成（圖二）。 3、立式電加熱夾層鍋由鍋體、電熱棒、電控箱、支腳等組成（圖一）。 4、鍋體材質大致分兩種：①內鍋體不銹鋼(SUS304或316L不銹鋼)，夾套、支架304不銹鋼或碳鋼(Q235—B)外涂防銹漆；②內外全不銹鋼(SUS304或316L不銹鋼)。 5、帶攪拌裝置鍋體：頂部中心攪拌，減速機輸出軸與攪拌槳軸采用活套連接，方便拆裝與清洗。 6、支腳形式：①立式鍋體：三棱錐形式、圓管式；②可傾式鍋體：槽形支架式。 【安裝】： 1、開箱時，應檢查產品與附件與裝箱單是否相符，在運輸過程中，產品和零部件是否有損壞，如有丟失和損壞，請及時與本公司聯系解決。 2、供電電源應符合本設備攪拌結構形式的要求，三項四線（注意務必接零線進控制箱，外電源裝漏電保護裝置），設備外殼必須有良好的接地，以免漏電發生事故。 3、安裝時，應注意保證進油管道的暢通，不得有阻塞現象。 4、溢流口在后面設備，工作時候溢流口敞開工作，禁止鍋體反向傾倒； 溢流口在兩邊設備，擰緊撐加上的兩顆緊定螺釘，搖轉鍋體時，兩端的進油管和出水管不許隨鍋轉動兩邊，安裝時候可以選擇彎管加高溢流口，防止傾倒大量溢油。 5、安裝完畢，夾層鍋加入導熱油（建議使用昆侖或長城品牌優質導熱油），夾層內加入導熱油4/5滿為止，不可加滿（加油口往下10-12厘米處）。再接通380V電源加入地線。電線、插座要大于所用功率1.5倍。 6、溢流口不允許裝閥門。 7、放料時，先打開鍋蓋，再轉動手輪，使鍋體傾斜，使物料從出料口放出。 8、立式電加熱夾層鍋，物料從鍋底出料口排出。 9、設備就位后，請按“安裝示意圖”將零配件裝配齊全，并應空載檢驗設備是否完整與靈活。 10、本設備可傾式結構形式的電加熱器和現場的電器主線連接時，應保持垂直，不宜橫向連接，以免使用時因連接處松動而造成浪費。 11、供電電源應符合本設備攪拌結構形式的要求，設備外殼須有良好的接地，以免漏電發生事故。 |
| 電加熱夾層鍋操作須知 |
1、接電、加注導熱油 （1）在外膽旋弧右后方45°處 R3/4”×90外絲頭及3/4絲扣式球閥各一個，用于排氣。排氣裝置在夾套的*，這樣有利于導熱油加熱過程中氣體的排出，以防止導熱油加熱過程中飛濺出來。 （2）如：200L電加熱夾層鍋當加注320型號導熱油50kg（數據僅供參考）時，先將鍋放平，用鎖緊裝置固定好鍋體，再將排氣球閥與進油油壺裝置相連接使用，打開測油孔用于排氣，要注意觀察測油孔，把鍋放平導熱油于此孔溢出為止，此孔也是平時導熱油觀察孔，當導熱油少于此限位時請加注。 （3）當導熱油開始加熱時要把進油油壺裝置拆下，并打開排氣球閥，加熱完畢后關閉排氣球閥，搖動手柄翻鍋倒料即可。將進油油壺裝置作為配件使用，加油時將加油裝置與排氣球閥相連接使用，加油完畢將其拆下。 （4）測導熱油溫度，通過電控箱檢測到設定溫度，當超過此設定溫度時，將不會繼續加熱，反之，當?shù)陀诖嗽O(shè)定溫度時，將繼續加熱。 （5）在底部放油裝置處，安裝3/4球閥（耐高溫320℃），當需要放油時可打開此球閥，這樣可以使放油更方便。 2、將鍋刷洗干凈，投入物料，應先注入導熱油，接通電源，待物料達到所要求的溫度和預定的加熱時間時，關閉電源?？赊D(zhuǎn)動手輪，使鍋體傾斜，進行卸料。至此，即完成一次作業。 3、夾層鍋在使用過程中，應經常注意導熱油溫度變化，通常情況導熱油不許超過260℃。（由電控箱控制），適時并注意調整溫度； 適當超260℃以上工作時要注意油溫、每進行一次作業，應檢查導熱油的容量，以免造成干燒，損壞設備。 4、立式電加熱夾層鍋把物料加熱至所需溫度后，從鍋底放出物料。 5、本設備每班使用前，應在各轉動部位加油；注意電熱棒有否損壞。攪拌式夾層鍋，鍋體面上的部件，建議采用熟菜油；其他各處均采用30#—40#機械油。 6、使用完畢后，應先切斷電源，鍋內馬上加入自來水，以保衛電熱棒部分，延長使用壽命。 7、加導熱油時,建議購買320度油溫的導熱油（注意：導熱油*不允許含有水分）,這樣可以迅速提高油溫,提高工作效率,加油前先堵住排油口,加油量到溢流口下4 ~5cm為宜,然后在加熱前用閥門封好一邊溢流口,另一邊先接一個導管導流加熱時可能流出多余導熱油到一個桶內,使用4 ～5次后方可用閥門封上.(由于每個地方產的導熱油有質量差異,如果開始使用時候有大量流出,在下一次使用前先回倒部分到夾層里,幾次循環,基本可以穩定)。 8、為保證清潔，每使用一次，即應清洗一次。 9、可傾式夾層鍋在使用前應檢查轉動部位潤滑是否良好，應將油杯中注滿潤滑脂并可將蝸輪、蝸桿的咬合處，注入適量潤滑脂。 【對于攪拌式夾層鍋】 |
| 電加熱夾層鍋維護與保養 |
1、進油管和出油管接頭漏油，當旋緊螺母不解決問題時，應添加或更換填料。 2、控制箱應定期檢查，如有故障要即時調整或修理。 3、減速機開始使用50小時后，應拆下來放掉潤滑油，用煤油或柴油沖洗，加入30#-40#干凈機油，使用150小時后，第二次換油，以后可視具體情況，每使用到1000小時左右換油一次。 4、防銹油漆剝落，應及時涂刷，涂外鍋的油漆，建議采用X55-3鋁粉乙烯耐水漆。 5、本鍋外層鍋體使用4.5～5.5毫米厚的不銹鋼鋼板或A3鋼板制造。當外鍋經多年銹蝕減薄到2毫米以下時，應停止使用。 6、本鍋不銹鋼的焊接和不銹鋼與其他鋼材連接處的焊接，應采用不銹鋼焊條奧102、奧107、奧132、奧137，不宜采用其他牌號。 注：因用戶使用要求不同，本使用說明書如與設備有出入，以實際設備為準。 |
：
